上海慧騰全面講解，線性滑軌需注意的設計事項及安裝步驟事項！

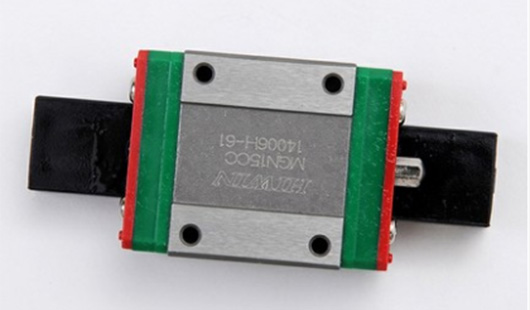

直線導軌的安裝 直線導軌的安裝步驟建立線性滑軌良好的使用品質，初步成敗條件是需要正確的選用規格型號，但影響使用品質的最后關鍵因素在 于線性滑軌的安裝品質，即使選用正確型號的直線導軌，也容易因?yàn)榘惭b品質不良導致大幅度影響產品壽命與機構運作上的表現，而良 好安裝品質是建立在遵守線性滑軌安裝設計原則與安裝步驟的基礎上，以下是安裝直線導軌應該注意的設計事項與安裝步驟事項。
（1） 固定方式：
當機床臺受到振動、沖擊力的作用時，滑軌及滑塊很可能偏離原來固定位置，而影響精度。為避免發生類似的狀況，
（2） 滑軌安裝
1． 清除機床臺裝配面的污物。
2.將直線導軌平穩的放在機床臺上，并讓滑軌側邊基準面靠上機床臺裝配面。
3.試鎖裝配螺絲以確認螺栓孔是否吻合，并將滑軌底部基準面大概固定于機床臺底部裝配面。
4.使用側向固定螺絲釘，安順序?qū)⒒墏?cè)邊基準邊基準面逼緊機床臺側邊裝配面，以確定滑軌位置。
5.使用扭力扳手，以特定扭力按順序鎖緊裝配螺絲，將滑軌底部基準面逼緊機床臺底部裝配。
（3）滑塊安裝
1.使用裝配螺絲的滑板大概固定于滑塊上。
2.使用固定螺絲，將滑塊側邊基準面緊固于滑板側邊裝配面上，以確定滑塊位置。
3.鎖緊裝配螺絲
（1） 固定方式：
當機床臺受到振動、沖擊力的作用時，滑軌及滑塊很可能偏離原來固定位置，而影響精度。為避免發生類似的狀況，
（2） 滑軌安裝
1． 清除機床臺裝配面的污物。
2.將直線導軌平穩的放在機床臺上，并讓滑軌側邊基準面靠上機床臺裝配面。
3.試鎖裝配螺絲以確認螺栓孔是否吻合，并將滑軌底部基準面大概固定于機床臺底部裝配面。
4.使用側向固定螺絲釘，安順序?qū)⒒墏?cè)邊基準邊基準面逼緊機床臺側邊裝配面，以確定滑軌位置。
5.使用扭力扳手，以特定扭力按順序鎖緊裝配螺絲，將滑軌底部基準面逼緊機床臺底部裝配。
（3）滑塊安裝
1.使用裝配螺絲的滑板大概固定于滑塊上。
2.使用固定螺絲，將滑塊側邊基準面緊固于滑板側邊裝配面上，以確定滑塊位置。
3.鎖緊裝配螺絲
