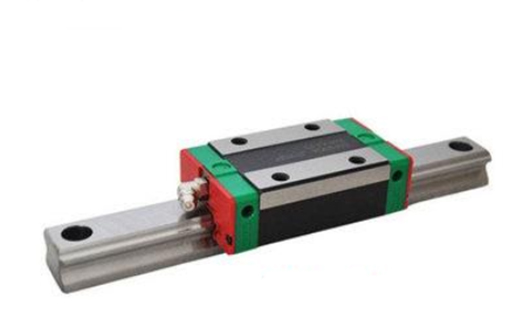

直線導軌的安裝方法，快來了解一下吧！【上?；垓v】
隨著高精密的直線導軌在工業自動化中運用的廣泛性.會安裝直線導軌也是很有必要的,正確安裝直線導軌直接涉及到導軌的使用壽命與使用精度。接下來讓我一起來了解一下吧！
一.使用安裝基準面安裝方法
先使用裝配螺絲將直線導軌底部基準面大概固定于床臺底部裝配面,再用虎鉗將滑軌側邊基準面逼緊床臺側邊裝配面,以確定滑軌位置后,使用扭力扳手,一定的扭力按順序鎖緊固定螺絲,將滑軌底部基準面逼緊床臺底部裝配面。
二.從動側直線導軌的安裝
1.直線塊規法
將直線導軌規置于兩支直線導軌間,使用千分量表校準直線塊規,使之與基準側滑軌之側邊基準面平行,再依直線塊規校準從動側滑軌,從動軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。
2.移動平臺法
將基準側兩個滑塊固定在一個測定平臺上,而從動側只裝上一個滑塊,滑軌和滑塊都尚未固定于床臺與平臺,使用附於從動側滑塊頂面千分量表,量測從動側滑塊的側基準面,從動直線導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。
3.效仿基準側滑軌法
將基準側直線導軌的兩個滑塊及從動側導軌其中一個滑塊固定于平臺,再將從動側的滑軌及其另一個滑軌約略分別固定于床臺及平臺,以基準側滑軌為準移動平臺,從滑軌一端開始,邊確認從動側直線導軌的滾動阻力,邊依序以特定的扭力鎖緊裝配螺絲.
4.專用工具法
使用專業工具確定從動側滑軌的位置,并依序以特定的扭力鎖緊裝配螺絲。
一.使用安裝基準面安裝方法
先使用裝配螺絲將直線導軌底部基準面大概固定于床臺底部裝配面,再用虎鉗將滑軌側邊基準面逼緊床臺側邊裝配面,以確定滑軌位置后,使用扭力扳手,一定的扭力按順序鎖緊固定螺絲,將滑軌底部基準面逼緊床臺底部裝配面。
二.從動側直線導軌的安裝
1.直線塊規法
將直線導軌規置于兩支直線導軌間,使用千分量表校準直線塊規,使之與基準側滑軌之側邊基準面平行,再依直線塊規校準從動側滑軌,從動軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。
2.移動平臺法
將基準側兩個滑塊固定在一個測定平臺上,而從動側只裝上一個滑塊,滑軌和滑塊都尚未固定于床臺與平臺,使用附於從動側滑塊頂面千分量表,量測從動側滑塊的側基準面,從動直線導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。
3.效仿基準側滑軌法
將基準側直線導軌的兩個滑塊及從動側導軌其中一個滑塊固定于平臺,再將從動側的滑軌及其另一個滑軌約略分別固定于床臺及平臺,以基準側滑軌為準移動平臺,從滑軌一端開始,邊確認從動側直線導軌的滾動阻力,邊依序以特定的扭力鎖緊裝配螺絲.
4.專用工具法
使用專業工具確定從動側滑軌的位置,并依序以特定的扭力鎖緊裝配螺絲。
