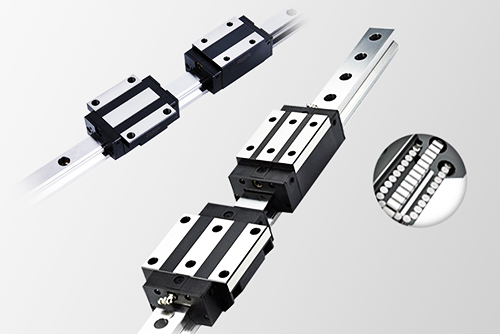

高精度直線導軌的安裝與調試注意事項

高精度直線導軌在工業生產中扮演著重要角色，保證其正確安裝和調試對于確保其性能和精度至關重要。本文將詳細介紹高精度直線導軌的安裝與調試注意事項，包括安裝前的準備工作、安裝流程、調試步驟以及常見問題解決方法等。

第一部分：安裝前的準備工作
1.設計評審和選型
在安裝之前，應對設計圖紙進行全面評審，并確認所選直線導軌的規格和性能是否符合實際需求。特別注意負載、速度、行程等參數的匹配。
2.安裝場地準備
確保安裝場地干凈、整潔，并具備足夠的空間和設備支持。清理雜物，平整地面，為導軌的安裝和調試提供良好的條件。
3.工具與材料準備
準備好所需的安裝工具和材料，如螺絲刀、扳手、水平儀、標尺、測量工具、潤滑劑等。確保工具和材料的質量和適用性。
第二部分：安裝流程
1.安裝基座準備
根據導軌的尺寸和形狀，制作合適的基座，并確保其平整度、垂直度和穩定性。根據設計要求進行固定或使用調整裝置調整水平度。
2.安裝導軌本體
將導軌本體安裝到基座上，注意軌道方向與工件移動方向的一致性。使用正確的安裝方法和工具，確保導軌固定牢固且平整。
3.聯軸器和傳動裝置的安裝
 如有需要，安裝聯軸器和傳動裝置以實現導軌與其他設備的連接。確保聯軸器的正確安裝和對中，避免產生偏差和不平行。
4.安裝附件和配件
根據實際需求，安裝附件和配件，例如限位開關、潤滑裝置、密封件等。確保它們能夠正常工作并與導軌協調配合。
第三部分：調試步驟
1.水平度和垂直度調試
使用水平儀和垂直儀測量導軌的水平度和垂直度，并進行調整。確保導軌水平和垂直，以提供良好的平穩運動和精確度。
2.行程和平行度調試
  通過測量和調整，確保導軌的行程長度符合要求，并保持平行度。根據實際情況進行微調，使導軌在整個行程范圍內保持一致的精度。
3.導軌間隙和摩擦力調試
調整導軌的間隙和摩擦力，確保導軌在運動過程中無松動和順暢。根據實際要求和經驗，進行適當?shù)恼{(diào)整和潤滑。
第四部分：常見問題解決方法
1.導軌松動或不平行
重新檢查導軌固定螺栓是否緊固，調整基座以確保導軌平行。
2.運動不流暢或有異常聲音
檢查導軌表面是否有雜質或損傷，清潔并修復相應問題；添加適量潤滑劑。

3.行程不準確或不一致
  檢查傳動裝置和限位開關的安裝和調整，確保其正確工作。
高精度直線導軌的正確安裝與調試是保證其性能和精度的關鍵。在安裝之前，進行充分的準備工作，包括設計評審、場地準備和材料工具準備。在安裝過程中，嚴格按照安裝流程進行，確?；?、導軌本體、配件等的正確安裝。在調試階段，注重水平度、垂直度、行程、平行度、間隙和摩擦力的調整。同時，針對常見問題提供解決方法，以應對可能出現的挑戰。通過遵循正確的安裝與調試步驟，確保高精度直線導軌的穩定性、精確性和可靠性，為工業生產提供良好的支持。
